Nome del modello
Peso proprio della fusoliera
Carico utile
Resistenza
L'UAV White Tiger è un drone con configurazione - tandem, drone ad ala fissa - VTOL con propulsione posteriore -. La sua fusoliera è realizzata con materiali compositi in fibra di carbonio -, che offrono elevata resistenza e peso ridotto.
Vantaggi della struttura alare
Design dell'ala anteriore + ala posteriore
L'ala anteriore è spazzata in avanti - e ha un angolo diedro - verso il basso, mentre l'ala posteriore ha un angolo diedro - verso l'alto.
Questo design combina perfettamente aerodinamica ed estetica in ingegneria.
Design integrato della fusoliera
Questo velivolo adotta un design di integrazione del sollevamento - dell'ala del corpo - della fusoliera con un rapporto di portanza da - a - estremamente elevato. Il design è elaborato e non vi è alcuna area ridondante sull'intero velivolo, evitando così la generazione di resistenza aerodinamica non necessaria.
Extra - grande volume interno della fusoliera
Consente l'installazione gratuita di vari dispositivi aerei, con una massa di carico utile totale fino a 45 kg (compreso il carburante). Nella fusoliera sono presenti - staffe di installazione delle apparecchiature integrate, che rendono più comodo caricare i dispositivi.
Diagramma del display esterno
L'UAV viene esposto all'aperto su un campo di volo di prova aperto, mostrando chiaramente la sua fusoliera aerodinamica e il layout aerodinamico del corpo alare-unito.È disponibile la personalizzazione del colorein base ai requisiti di volo e agli scenari operativi. Le opzioni più comuni sono il bianco e l'azzurro:
Bianco: Bassa firma visiva con tempo sereno, ideale per missioni di mappatura e ispezione che richiedono occultamento.
Azzurro: Elevata compatibilità ambientale con il cielo e le superfici acquatiche, riducendo il rilevamento a lunga distanza-e migliorando la sicurezza della missione.
Diagramma dimensionale
Stazioni di controllo a terra
Forniamo stazioni di controllo a terra portatili, portatili e modulari montate su veicoli. È possibile scegliere diversi dispositivi di controllo in base ai diversi ambienti e compiti.
Cosa è incluso
(I seguenti componenti fanno parte del pacchetto del set PTF. Se sono necessari altri accessori, consultare il nostro servizio clienti.)
1. Unità di potenza VTOL:
Motore, ESC, elica verticale, motore 170cc, elica di prua, carburatore, dispositivo di accensione, serbatoio del carburante e conduttura del carburante
2. Sistemi avionici e correlati al carburante-:
VTOL-controllore di volo specifico, altimetro, bussola, stazione radio di trasmissione dati (l'apparecchiatura di trasmissione video è opzionale)
3. Cellula e parti strutturali:
Fusoliera/ala in composito, carrello di atterraggio originale, set di servi (servi alettone/elevatore/timone)
4. Accessori del kit:
Pacco batteria, PDB (scheda di distribuzione dell'alimentazione), eliche di ricambio, strumenti di manutenzione del motore, filtro del carburante, parti di collegamento vulnerabili (connettori aeronautici
Fili, cavi, ecc.)
Componenti del sistema di alimentazione (riferimento)
Propulsione in avanticon copertura per l'elica

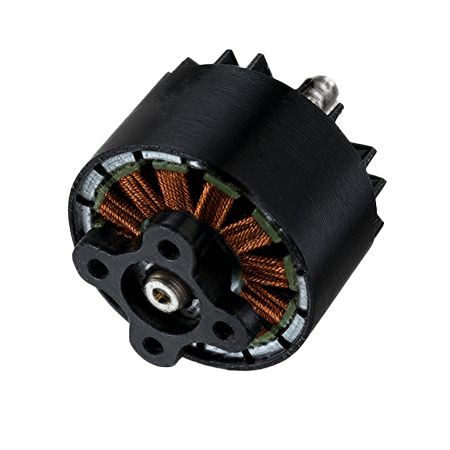

Motore VTOL
Nota: le immagini sono solo di riferimento.
Applicazioni militari
Può trasportare vari dispositivi optoelettronici di localizzazione e portata ad alta precisione - e alcune apparecchiature di attacco di tipo - per eseguire missioni di ricognizione e attacco integrate a lungo - raggio.
Etichetta sexy: drone militare ad ala fissa, produttori di droni militari ad ala fissa in Cina, fornitori, fabbrica
PARAMETRI TECNICI DI BASE
|
Modulo di impaginazione |
Ala tandem/ala Canard |
|
Forma di potere |
Alimentato a benzina - |
|
Motore |
170 cc (motore a benzina tipo pistone -) |
|
Peso massimo al decollo sicuro |
95 kg |
|
Velocità di volo livellata |
35m/s |
|
Carico utile massimo |
45 kg (compreso carburante) |
|
Velocità di salita massima |
4m/s |
|
Resistenza |
8 h (con carico utile di 20 kg, a velocità di crociera economica) |
|
Resistenza al vento |
Livello 5 per il decollo, livello 6 per il volo |
|
Temperatura operativa |
-20 gradi - 50 gradi |
|
Apertura alare |
Anteriore 3523mm / Posteriore 5100mm |
|
Lunghezza della fusoliera |
2566mm (motore escluso); 2900mm (compreso motore) |
|
Altezza |
930mm (punto più alto della coda verticale) |
|
Vano di carico utile Taglia 1 |
250mm200mm150mm |
|
Vano di carico utile Taglia 2 |
540mm410mm280mm |
|
Vano di carico utile misura 3 |
410 mm*280 mm*250 mm |
|
Altitudine pratica |
5000m |
